概   述：

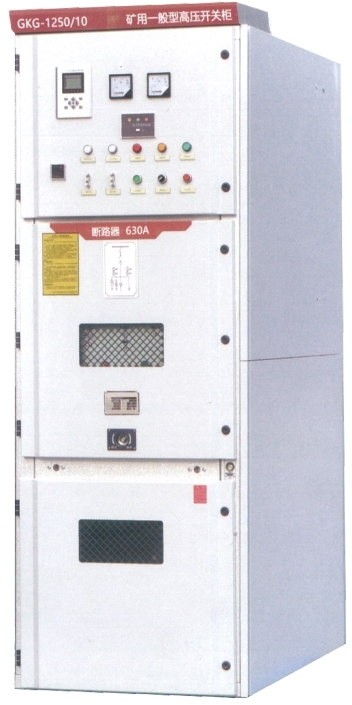

        GKG（KYGG）-6（10）KV，75、150、200，250、300、400、500，550，630，800、880、1000、1100、1250A矿⽤⼀般型⼿⻋式⾼压真空开关柜（以下简称开关柜），主要⽤于矿井下⽡斯煤尘的井底⻋场、总进⻛巷和主要进⻛巷的配电室。作为交流50Hz，电压7.2KV或12KV电⽓设备的配电进线、馈出、保护控制⾼压电动机、变压器。开关柜同样可以⽤于煤矿地⾯变电所和治⾦、化⼯等供配电系统使⽤。

型号含义：

使⽤条件:

1\安装⾼度不超过海拔2000⽶；

2\环境温度-5℃-40℃；

3\周围空⽓的相对湿度不⼤于95±3%；

4\⽆剧烈颠簸振动冲击的地⽅；

5\⽆⽡斯煤尘爆炸的场合；

6\没有⾜以能腐蚀⾦属和破坏绝缘⽓体的场所；

7\允许有垂直滴⽔的场所。

产品特点:

      本开关柜克服了原来开关柜的种种不⾜，研制开发的新颖⼿⻋式开关结构保护动全，操作可靠性⾼，维护⽅便简单，体积⼩，重量轻的特点。

设计完美的结构:

      A、柜是由柜体和⼿⻋两部分组成，⽤隔板分隔成⼿⻋室、⺟线室、电缆室、继电器室,⼿⻋有试验及⼯作⼆个位置。⼿⻋室与电统室有活动的绝缘板隔开，维修时特别⽅便安全。⼿⻋互换率1000%，减少维护时间，提⾼供电质量。⼿⻋滑道准确灵活，确保⼿⻋进出不偏离，并加装定位导轨使⼆次插头准确⽆误的可命接触。

先进完善的保护:

  B、开关柜的保护功能，经过多年煤矿使⽤，产品能满⾜不同⽤途的保护选择，配置漏电、绝缘监视、⽋压、短路、过流操作电压，也可选⽤具有遥控、遥讯、温测等综合⾃动化保护装置，可配置⼩电流接地保护选线装置配套使⽤。选⽤KU-100/200系列矿⽤微机保护测控装置，该保护系统带有通讯接⼝，通过通讯⽹络将所有信息实时发送到上⼀级监控或调试系统，可通过后合计算机进⾏遥测、遥信、遥控、遥调、遥脉的“五遥”动能。

安全简单的操作:

      C、该产品的操作电源使⽤127V，来⾃开关PT柜中的电源变压器，当系统供电⾄进线柜时，PT柜可直接提供操作电源，控制变压器选⽤CD型浇注变压器性能好，寿命⻓、保证可靠供电。开关柜的断路器均⽤电器电动或⼿动操作功能，1⼈操作即可。包括⼿⻋的互换也只1⼈可操作完成。产品技术先进，操作安全简单。

⻬全的可选⽅案:

      D、该产品在煤炭事业及电⽓产品的不断发展中，紧跟形势，不断的改良完善，对⽅案的设计重新进⾏优化组合。开关柜选配20个不同⽅案并能保证安全使⽤，能与各微机⾃动化优化保护装置的配合应⽤。对变电所的电源进线、馈出、联络、电压互感器及控制⾼压电动机、变压器、电容补偿等均可任意选配使⽤。
